HCT 1000 可編程手持式熱風槍

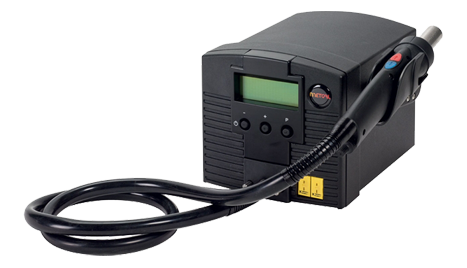

HCT-1000 可編程手持式熱風槍

HCT-1000 是可完全編程的手持式對流工具，可快速、輕鬆地拆焊和更換 SMT 部件。
HCT-1000 是一種卓越的多功能對流返修工具。它可以獨立單獨使用，或作為 MRS-1000A 模塊化返修系統的一部分用於更複雜的應用。
該系統配有一個 5MM 的吸嘴和吸嘴接頭。此外，還提供一系列不同規格的吸嘴。

主要特徵與優點

集成式真空吸取裝置，方便拆除部件
創建溫度曲線便於操作員進行重複性操作，並且可儲存多達 50 個用戶定義的溫度曲線
快速設置手動模式
用於工藝設置和驗證的外部熱電偶
用於加熱器和真空吸取裝置的手持式控制器
可編程、數字控制的氣泵，用於重複性焊接效果
可多種操作模式 : 手動、4 區加熱 (採用 MRS-1100A 系統)
當用作 MRS 系統的一部分時，HCT-1000 通過電纜與 PCT-1000 連接也可和 ATH-1100A 可調式工具支架一同使用

詳細說明

基本配置包含 :

HCT-PS1000	HCT-1000 電源
HCT-HV1	帶一體式真空裝置的手柄、電線和接頭
HCTA-VC-KIT	真空吸杯套件，每樣一個 * (如下)
HCTA-TH1	手持式工具支架
HNA-1	吸嘴接頭
HCTA-NW1	吸嘴扳手
AC-TCK-36-36	熱電偶 36AWG，每包 2 個
HCTA-CC	通訊電纜 4 英尺
HN-J0005	5MM Φ 吸嘴

常用附件 :

HCT-FS2 圖 1	腳踏開關、双路、HCT-1000
HCT-HTRASSY	加熱器組件
AC-TCK-40-36	熱電偶 40 AWG，每包 2 個
HCTA-VC50-5*	真空吸杯、5.0MM (3/16")、每包 5 個
HCTA-VC64-5*	真空吸杯、6.4MM (1/4")、每包 5 個
HCTA-VC80-5*	真空吸杯、8MM (5/16")、每包 5 個
HCTA-VC11-5*	真空吸杯、11MM (7/16")、每包 5 個

技術規格

尺寸	229 X 178 X 152MM (9" X 7" X 6")
重量	5.4 KGS (12 磅)
額定功率	600W
輸入電壓	100~240V AC、50/60 Hz
存儲	溫度為 0℃ 至 50℃ ( 32℉ 至 122℉)
氣流量	5-25 升/分鐘
源溫度範圍	高達 450℃ (840℉)
真空泵	381 毫米汞柱 (15" 汞柱)
噪音等級	< 55 dBA

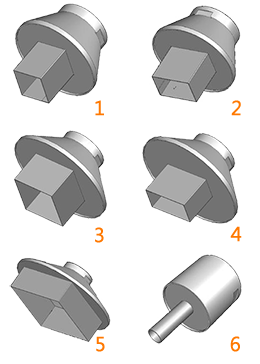

HN 系列吸嘴

有 14 種吸嘴可與 MRS-1000 / HCT-1000 配合使用。這些吸嘴適用於返修各種尺寸的部件，包括但不限於 BGA、 QFP、 LGA、 PLCC 和 SOIC 零件，也提供訂製的吸嘴。

吸嘴的量測與選擇 :

吸嘴零件編號 (B 後面的數字) 代表部件的尺寸。吸嘴內徑兩邊各增加了2MM以方便部件進入。

吸嘴編號	部件尺寸	部件
HN-B0707 1	7MM X 7MM	CSP,LGA44
HN-B1010 1	10MM X 10MM	CSP, LGA178, LCC28
HN-B1414 1	14MM X 14MM	CSP, QFP, TQFP100
HN-B1408 2	14MM X 8MM	CSP, SOIC24M
HN-B1515 3	15MM X 15MM	BGA
HN-B1818 3	18MM X 18MM	PLC44, CSP, TQFP100, BGA
HN-B2525 3	25MM X 25MM	BGA, PLCC68
HN-B1809 4	18.2MM X 8.5MM	QFP100, QFP80
HN-B2519 4	24.5MM X 18.5MM	QFP100, QFP80
HN-B2727 5	27MM X 27MM	BGA
HN-B3232 5	32MM X 32MM	BGA
HN-B3535 5	35MM X35MM	BGA
HN-B4040 5	40MM X 40MM	BGA
HN-J0005 6	5MM Φ 直徑	分離部件

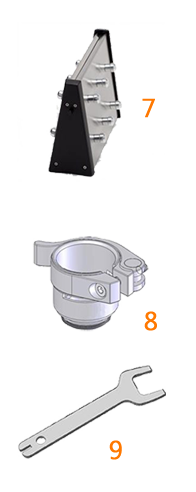

吸嘴附件

HCT-NC 7

HNA-1 8

HCTA-NW-1 9

吸嘴架

吸嘴接頭

吸嘴扳手
